les ports de fibre optique du coffret de l'extrémité 1u 24 étirent le tableau de connexions de boîte d'arrêt de bâti
Description :
Un cadre de distribution optique (ODF) est un cadre employé pour fournir des interconnexions de câble entre les équipements de communication, qui peuvent intégrer la fibre épissant, arrêt de fibre, les adaptateurs optiques de fibre et les connecteurs et les jonctions de câble ensemble dans une unité simple. Il peut également fonctionner comme dispositif de protection pour protéger les connexions optiques de fibre contre des dommages.
Le bâti de support ODF est habituellement modularité dans la conception avec la structure ferme. Il peut être installé sur le support avec plus de flexibilité selon les comptes et les caractéristiques de câble optique de fibre. Ce genre de système de distribution optique est plus commode et peut fournir plus de possibilités aux futures variations. La majeure partie du bâti de support ODF est 19", qui s'assure qu'ils peuvent être parfaitement installés dessus sur le support utilisé généralement de transmission standard.
Adaptateurs appropriés | SC LC |
Matériel | Plaque d'acier laminée à froid |
Câble disponible | Câble extérieur ou d'intérieur |
Débouché | 24 gauche |
Manière d'installation | Bâti de support |
Dimensions | 485mmx295mmx47mm (1U 19") |
Applications | Cabinet montable de support dans Data Center |
Capacité de connecteur | connecteurs de 24pcs SC/LC |
Type de connecteur |
ST DE SC LC FC |
Emplacement | Cabinet habituellement |
Emplacement d'utilisation | Data Center |
Nombre de plateaux | 1-2 plateau d'épissure |
Type de produit | Tableau de connexions d'ODF/Fiber |
Capacité d'épissure | 24 fibres |
Caractéristique :
1. Structure de taille, légère et raisonnable standard
2. plateau d'épissure à l'intérieur de variable
3. Peut être employé dans 19" le cadre de distribution standard
4. approprié au ruban et à la fibre simple
5. divers plat de panneau pour adapter l'interface différente d'adaptateur
6. la marque avant du plat est facile pour l'identification et l'opération
7. venu avec les tresses optiques et les adaptateurs de fibre
8. facile pour la gestion et l'exécution
Application :
1. boucle d'abonné de télécommunication
2. FTTH
3. LAN/WAN
4. CATV
plus de modèles
TAILLE | |
Type de tiroir Tableau de connexion des fibres |
port 1U 12/24 TAILLE : 485*295*47MM |
Type de tiroir Tableau de connexion des fibres |
port 2U 48/72 TAILLE : 485*250*90MM |
Type de tiroir Tableau de connexion des fibres |
port 3U 96 TAILLE : 485*310*120MM |
Type de tiroir Tableau de connexion des fibres |
port 4U 144 TAILLE : 485*295*180MM |

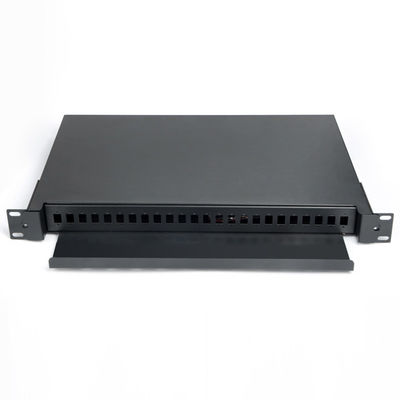

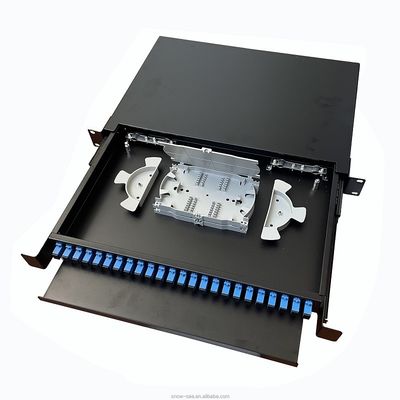

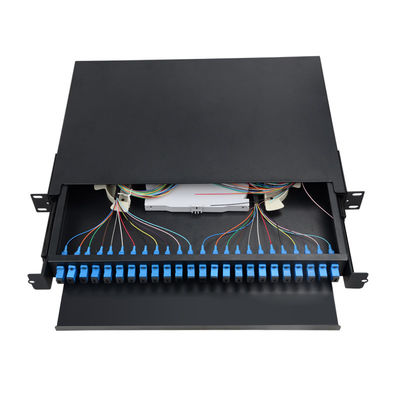

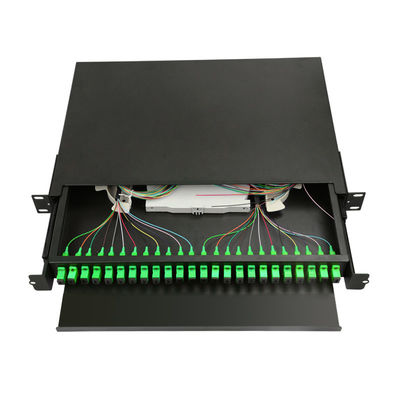

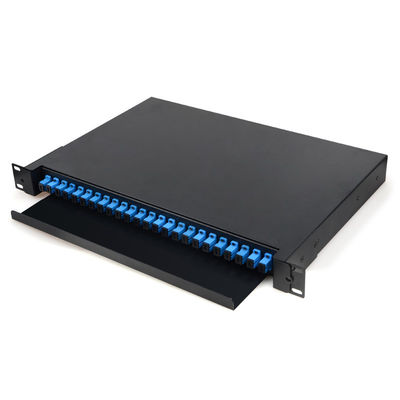

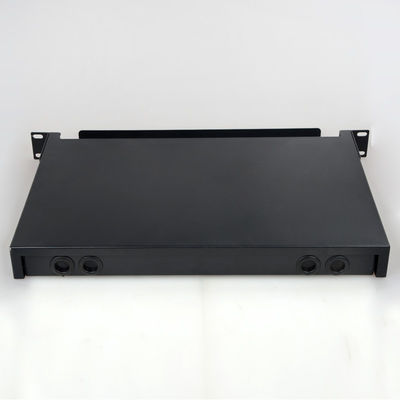

Photos de détails :
