Connecteurs fixés sur piédestal extérieurs du Cabinet de distribution de fibre de noyau de fibre 288 Sc/Apc
Description :
Optiques de fibre extérieurs de noyau de Cabinet 288 peuvent être appliqués dans le lien actif avec les câbles à fibres optiques de tronc et les distributions par câble, accomplissant la fusion, le stockage, la distribution, et l'expédition pour les câbles.
Corps standard de cas, fait de matériau composite spécial de forte intensité, anticorrosif, anti-vieillissement (acier inoxydable), avec la protection atteignant la catégorie IP65. Adaptant de diverses mauvaises conditions, avec le scellage fiable, imperméable et résistant à l'humidité.
1. Spécifications
|
Paramètres |
|
|
Modèle |
TW-CBSMC-288C |
|
No. maximal de noyaux |
Fibre recto de Sc, de FC, de St de 288 noyaux ou 576 fibres de LC |
|
Type de diviseur |
ABS en forme de boîte |
|
No. maximal de diviseurs |
10 |
|
Épissure Tray Type |
12 noyaux/plateau ou 24 noyaux |
|
No. maximal de plateau d'épissure |
24 ou 24 |
|
Matériel de Cabinet |
SMC |
|
Panneau d'adaptateur |
Place de FC, Sc, DLC (type de Sc) |
|
Résistance d'isolation (MΩ) |
1000 @500V (C.C) |
|
Tension de tenue (V/min) |
3000 (C.C), aucune panne, aucune étincelle de rupture |
|
Type d'installation |
La terre |
|
Estimation de protection |
IP65 |
|
Température de fonctionnement (°C) |
-40~ +60 |
|
Dimensions (millimètres) |
1450*750*320MM |
|
Poids (kilogrammes) |
80 |
Avantages
1. systèmes de gestion totaux de fibre pour jusqu'à 288 fibres
2. l'espace pour les câbles excédentaires de correction
3. à haute densité
4. épissure et correction dans un plateau
5. couvrez tout le type de connecteur
6. la glissière individuelle épissent l'organisateur que les plateaux fournissent
7. facile d'accès aux épissures
8. passe-fils approprié pour les câbles entrants
9. bon aspect
10. résistance ultra-violette
11. résistance à la corrosion et à la majeure partie du produit chimique
12. Substances
13. Très de haute résistance pour effectuer
14. Montable sur le socle de béton ou de polyester
États de service
1. La température fonctionnante : - 5℃~+40℃ (d'intérieur), - 40℃~+60℃ (extérieur)
2. hygrométrie : ≦85% (à +30℃) (d'intérieur), ≦95% (à +40℃) (extérieur)
3. pression atmosphérique : 70kPa~106kPa
Conditions d'aptitude
1. Les câbles de fibre optique se conformeront à GB/T7424 et à GB/T11819 standard.
2. La longueur d'onde de fonctionnement nominale est : 1310nm, 1550nm.
Force mécanique
La croix optique de fibre relient l'armoire que l'aspect peut tenir au moins 980N de pression vertical à l'aspect. Après que la porte d'armoire soit ouverte, elle peut tenir au moins la pression 200N de l'extrémité la plus externe de la porte.
Représentation de scellage
L'armoire est dans l'état verrouillé. La représentation de protection de l'équipement d'intérieur peut atteindre les conditions d'IP53 aussi définies dans GB4205, et que du type extérieur peut atteindre les conditions d'IP65 aussi définies dans GB4208.
Applications :
1. Communications
2. réseaux
3. contrôle industriel
4. automation de construction
5. insertion et durability> de connecteur 1000 fois

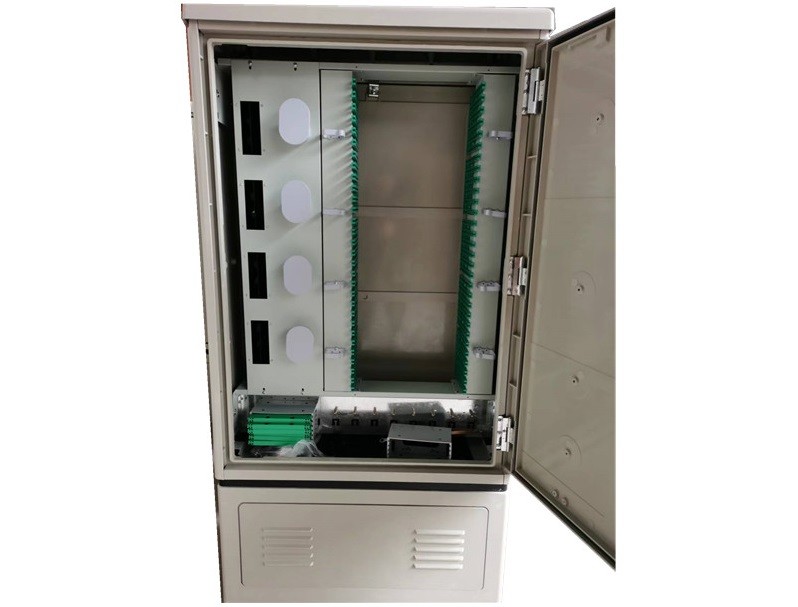

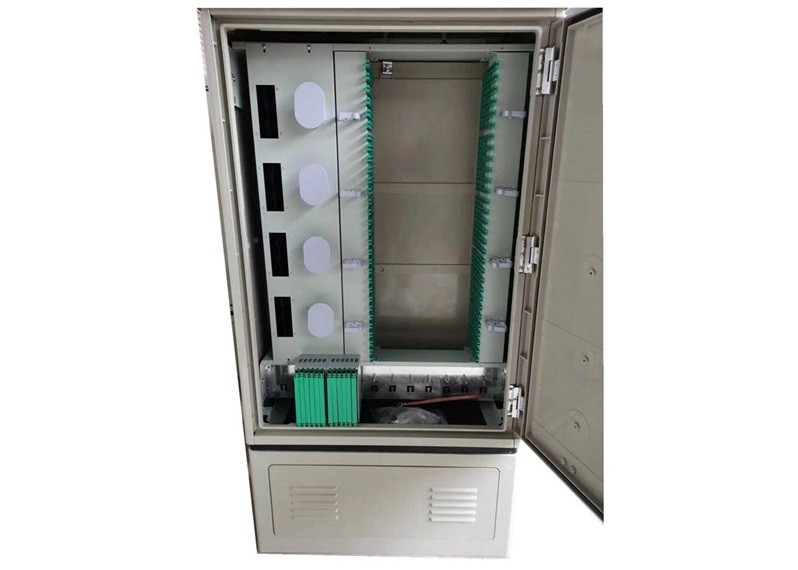

Plus de photos pour la référence :
