Ces ensembles de multifibre Breakout Style sont conçus pour réduire la complexité et le coût d'exploitation des réseaux de fibre optique en réduisant le désordre des nombreux câbles de patch de fibre individuels.Ces harnais de fibre optique incroyablement polyvalents sont disponibles dans une variété de configurations, y compris OS2, OM1, OM2, OM3 ou OM4 ainsi que des connecteurs populaires tels que LC, ST et SC dans des configurations standard ou personnalisées.
Spécification
|
Paramètre
|
Unité |
FC, SC, LC | Je ne sais pas. | |||
| SM | MM | SM | MM | |||
| UPC | APC | UPC | UPC | UPC | ||
| Perte d'insertion | dB | ≤ 02 | ≤ 02 | |||
| Perte de rendement | dB | ≥ 55 | ≥ 65 ans | ≥ 35 | ≥ 55 | ≥ 35 |
| Répétabilité | dB | IL≤0,2 RL≥5 | IL ≤ 0.1 | IL ≤ 0.1 | IL ≤ 0.1 | |
| Durabilité | dB | IL≤0,2 RL≥5 | IL ≤ 0.1 | IL ≤ 0.1 | IL ≤ 0.1 | |
| Échangeabilité | dB | IL≤0,2 RL≥5 | IL ≤ 0.1 | IL ≤ 0.1 | IL ≤ 0.1 | |
| Résistance à la compression | N | F> 300 | ||||
| Durée de fonctionnement | Les temps | n> 1000 | ||||
| Température de fonctionnement | °C | -40 à 75 | ||||
| Température de stockage | °C | -45 à 85 | ||||
| Diamètre du câble | en cm | 0.9,2.0,3.0 ou spécifié | ||||
Applications:
1.Architectures à haute densité
2.Réseau de communication de données
3.Réseau d'accès au système optique
4.Réseau de fibres optiques pour les zones de stockage

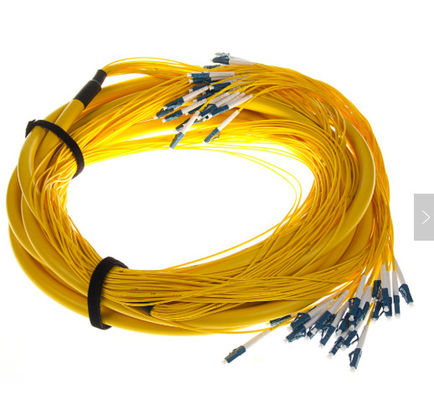

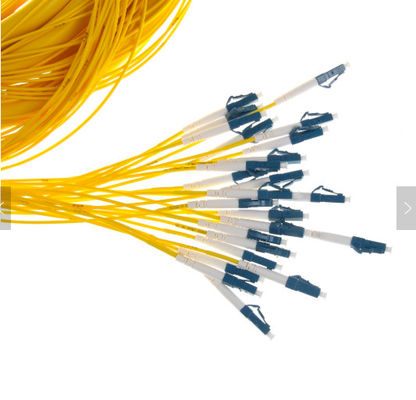

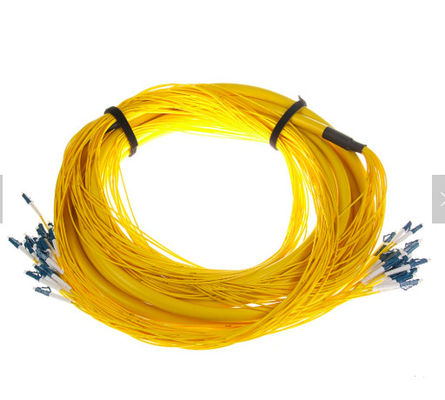

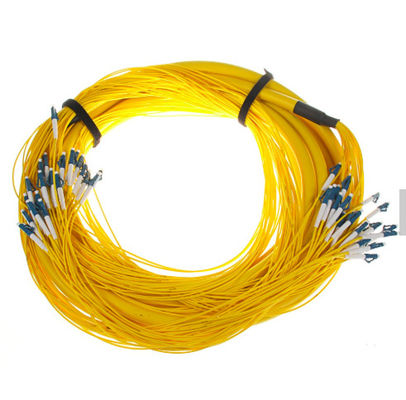

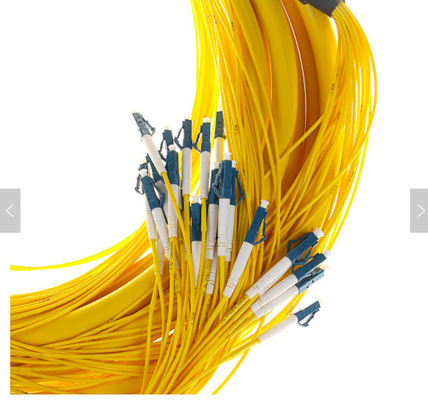

LC/UPC SM 12 fibres 2,0 mm 3 m câble de rupture LSZH
1 - 2 - 3 - 4 - 5 - 6 - 7
1 Type de connecteur: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 Ferrule: PC, UPC, APC
3 Type de fibre: mono-mode (SM: 9/125um-G652), multimode (MM: 50/125um-OM2 ou 62.5/125um-OM1), OM3, OM4....;
4 types de noyau: 1/2/4/6/8/12 Noyau en option...
5 Diamètre du câble: 2,0 mm, 0,9 mm
6 Longueur du câble: 1m, 2m... ou sur mesure
7 Veste de câble:PVC, LSZH, OM3, OFNR, OFNP
