48 adaptateur imperméable extérieur de l'affichage à cristaux liquides de boîte de distribution de fibre de bâti de mur de noyau 48F

La clôture extérieure de fibre de bâti de mur imperméabilisent 48 l'adaptateur d'affichage à cristaux liquides de St de Sc du noyau FC

Je, lancement de produit

Cette boîte de distribution optique peut être utilisée dans la connexion et l'expédition des liaisons de fibre optique extérieures, disponibles pour la connexion de la corde de câble à fibres optiques, de fibre optique et de correction, avec les avantages de l'aspect artistique, de l'opération commode et de la longue durée de vie.

II, comporte

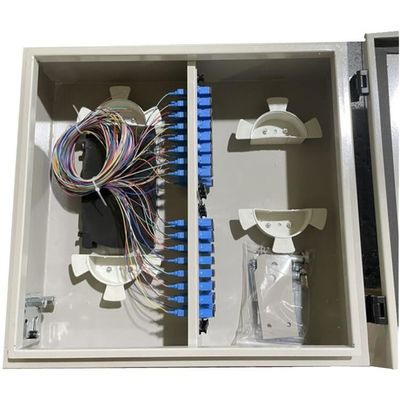

• il se compose de corps de cas, de plateau d'épissure de fibre et de cadre optiques de fixation d'adaptateur.
• il est divisé en deux parts, on lie avec les câbles à fibres optiques pour la connexion de fusion entre un tresse de câble à fibres optiques et de fibre et des liens différents avec la corde de correction. Combinez la fusion et la connexion, la participation en surplus de fibre, et la corde de correction se tenant dans l'intégration
• des fibres en surplus peuvent être tordues environ deux anneaux en plastique spéciaux, qui s'assurent que le rayon de cintrage est plus grand que 40mm.
• adoptez le cadre de fixation d'adaptateur de 6 ports pour fixer les adaptateurs qui disponible pour différents types d'adaptateurs, faciles pour l'opération et éviter    dommages inattendus à la fibre,
• le câble peut mener dedans à partir du fond de la boîte, l'entrée est sous la protection des pièces en caoutchouc spéciales.

III, spécifications :

IV, procédure d'installation

• ouvrez la porte de la boîte, menez le câble à fibres optiques dans la boîte de distribution, découpez le câble environ 1m, et prenez la longueur appropriée (environ   1.5m), puis dépouillent la gaine protectrice externe. Laissez le noyau renforcé par câble de 85mm et la partie en surplus découpée, insèrent le noyau renforcé   dans le pressboard, puis serrez-le.
• insérez les câbles à fibres optiques épluchés dans le tube de PVC (environ 0.9m), et tordez-les autour des plateaux de stockage de fibre, fixez-les avec le lien en nylon à   l'admission du plateau d'épissure.
• les adaptateurs d'insertion dans le cadre de fixation d'adaptateur de 6 ports, puis fixent le cadre, relient les adaptateurs et les tresses, tiennent le tresse autour du pilier deux qui en haut et souffler les plateaux.
•  prenez le plateau d'épissure hors de la boîte, protégez le point de fusion et de connexion avec la douille thermo-rétrécissable, puis mettez-le dans la cannelure du plateau d'épissure, remettez la couverture sur le plateau. Écartez le plateau d'épissure et fixez-le sur la boîte avec des vis.
•  menez la corde de correction dans la boîte par les pièces en caoutchouc spéciales et reliez aux adaptateurs, l'autre fin des liens de corde de correction avec   circuits optiques.
•  étroitement la boîte, bâti sur le mur après scellage confirmé.

 accessoires

•  manuel d'installation 1 morceau
•  bâton thermo-rétrécissable de la douille 24
•  Tube protecteur 1m 1.5m de PVC
•  bâton en nylon du lien 8
