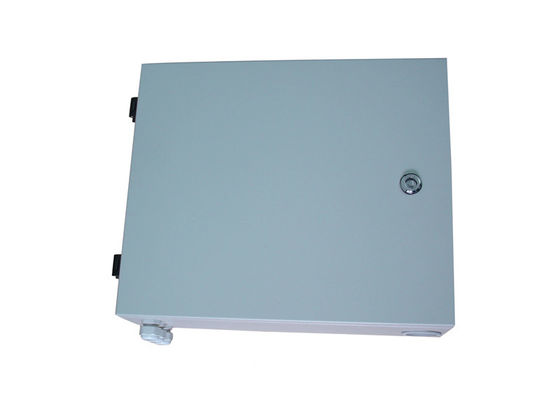

port optique extérieur de la boîte de distribution de la clôture IP65 ODF de fibre de bâti du mur 48F 48

La boîte de distribution optique extérieure de fibre du bâti ODF de mur imperméabilisent 24 48 gauches

lancement de produit

Le cadre de distribution optique de fibre fournit les jonctions de câble efficaces entre les câbles d'usine et l'équipement extérieurs à l'intérieur des bâtiments et des équipements de communications.

La boîte intègre l'épissure de fibre, le stockage et les jonctions de câble ensemble dans une unité. Ils peuvent contrôler le type et le type câbles de paquet de ruban de fibre. Elle est avec le grand espace de travail pour intégrer le tresse, les câbles et les adaptateurs pour la gestion de fibre.

Ce cadre de distribution optique de fibre est conçu pour l'usage fixé au mur extérieur, lamine à froid l'acier, avec des plateaux de plaque adaptrice et d'épissure sur un côté pour l'épissure, la distribution et la gestion de fibre.


Caractéristiques

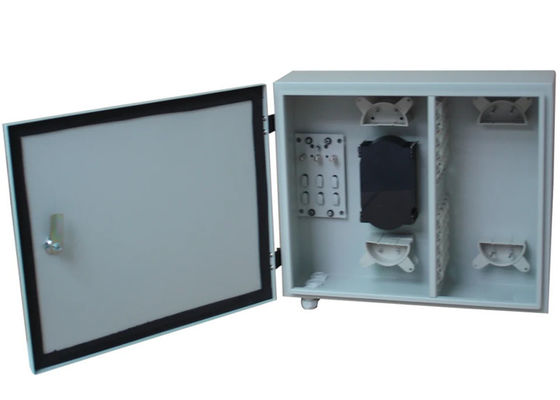

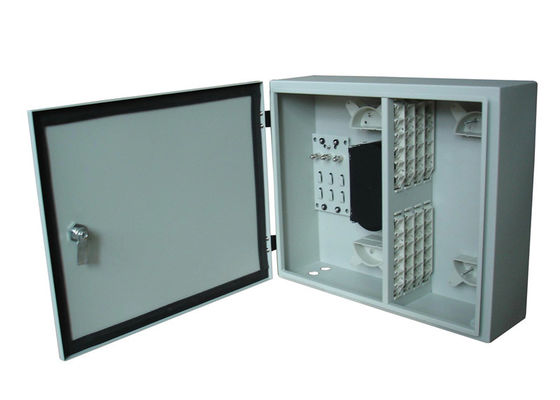

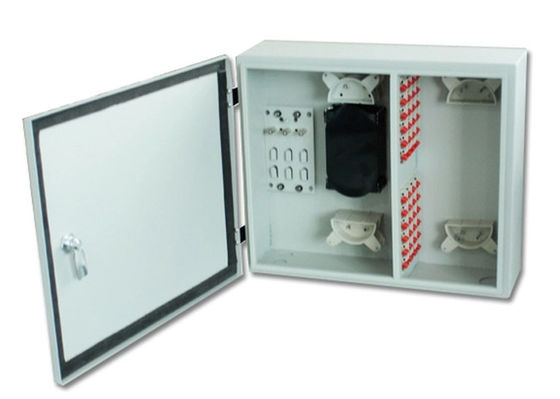

• Il se compose de corps de cas, de plateau d'épissure de fibre et de cadre optiques de fixation d'adaptateur.
• Des fibres en surplus peuvent être tordues environ deux anneaux en plastique spéciaux, qui s'assurent que le rayon de cintrage est plus grand que 40mm.
• Adoptez le cadre de fixation d'adaptateur de 8 ports pour fixer les adaptateurs qui disponible pour différents types d'adaptateurs, faciles pour l'opération et éviter    dommages inattendus à la fibre.
• Le câble peut mener dedans à partir du fond de la boîte, l'entrée est sous la protection des pièces en caoutchouc spéciales.
•  Plateau en plastique d'ABS à l'intérieur, 12cores par plateau.
•  Plateaux d'épissure dans un côté ou les deux côtés disponibles.
•  Plaque adaptrice différente disponible : FC, SC, LC, ST…
•  Ports d'entrée de câble appropriés à la fibre, aux câbles simples de fibre de paquet et de ruban.
•  Type fixé au mur, utilisation extérieure, IP65 ; le poteau a monté et la base inférieure disponible.

•  Avec la serrure sur l'entrée principale.
•  12, 24, 48, 96… capacités ont adapté aux besoins du client.


III, spécifications :

Procédure d'installation

• ouvrez la porte de la boîte, menez le câble à fibres optiques dans la boîte de distribution, découpez le câble environ 1m, et prenez la longueur appropriée (environ   1.5m), puis dépouillent la gaine protectrice externe. Laissez le noyau renforcé par câble de 85mm et la partie en surplus découpée, insèrent le noyau renforcé   dans le pressboard, puis serrez-le.
• insérez les câbles à fibres optiques épluchés dans le tube de PVC (environ 0.9m), et tordez-les autour des plateaux de stockage de fibre, fixez-les avec le lien en nylon à   l'admission du plateau d'épissure.
• les adaptateurs d'insertion dans le cadre de fixation d'adaptateur de 6 ports, puis fixent le cadre, relient les adaptateurs et les tresses, tiennent le tresse autour du pilier deux qui en haut et souffler les plateaux.
•  prenez le plateau d'épissure hors de la boîte, protégez le point de fusion et de connexion avec la douille thermo-rétrécissable, puis mettez-le dans la cannelure du plateau d'épissure, remettez la couverture sur le plateau. Écartez le plateau d'épissure et fixez-le sur la boîte avec des vis.
•  menez la corde de correction dans la boîte par les pièces en caoutchouc spéciales et reliez aux adaptateurs, l'autre fin des liens de corde de correction avec   circuits optiques.
•  étroitement la boîte, bâti sur le mur après scellage confirmé.

 Accessoires

•  manuel d'installation 1 morceau
•  bâton thermo-rétrécissable de la douille 24
•  Tube protecteur 1m 1.5m de PVC
•  bâton en nylon du lien 8

Application

1. Réseau d'accès de FTTH.
2. Réseaux de télécommunication
3. Réseaux de CATV
4. Réseaux de communications de données
