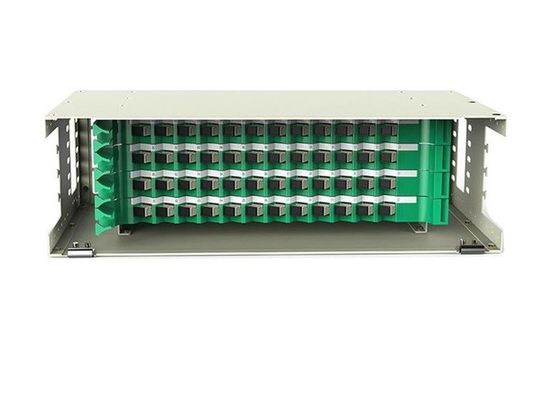

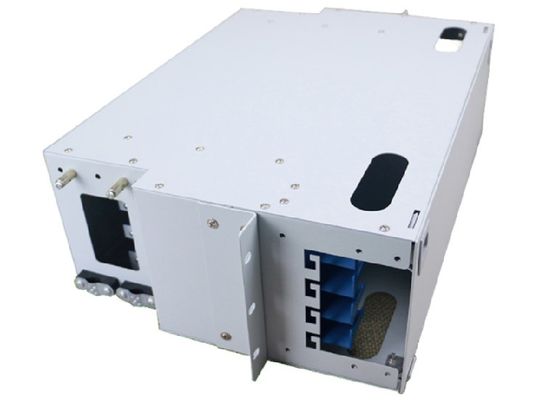

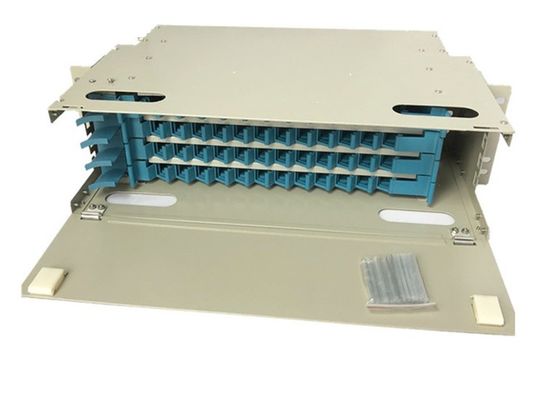

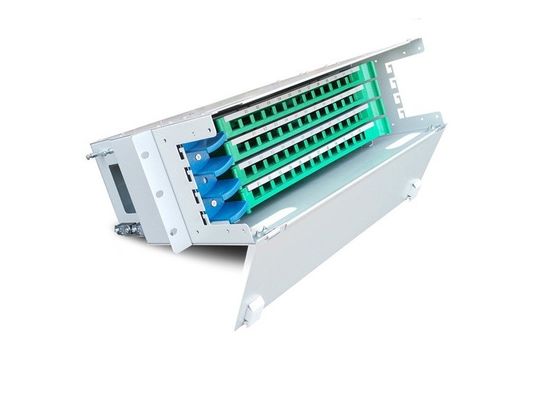

Bâti de support optique à plusieurs modes de fonctionnement gauche de tableau de connexions d'unité de cadre de distribution de 48 noyaux de Sc d'ODF 48
Spécifications :
| Température de fonctionnement | -5°C +40°C |
| Hygrométrie | ≤90% (quand la température est en-dessous de 30°C) |
| Pression de l'atmosphère | 70Kpa – 106Kpa |
| Température de stockage | -40°C - +70°C |
| Perte par insertion | ≤0.20dB |
| Perte de retour | PC≥45dB, UPC≥50dB, APC≥60dB |
| Longévité | >1000times |
| Résistance isolante | ≥1000 MΩ 500V |
| force de Tension-résistance | Sous l'effet de 3000V, 1min, non-piqûre, et non arc-au-dessus de |
| Longueur d'onde | 850nm, 1310nm, 1550nm |
Description :
L'unité optique de cadre de distribution d'ODF est employée pour l'arrêt et la distribution du câble à fibres optiques d'épine dorsale dans le système de communication de fibre.
Avec le tableau de connexions d'ODF, il est facile de réaliser la connexion, la distribution et la branche du câble à fibre optique.
Le support modulaire présenté de distribution de fibre optique de capacité élevée utilise les structures uniques telles que des tableaux de connexions et des tiroirs pour faire l'opération de l'épissure à fibre optique et la distribution plus commode. En outre, l'itinéraire vertical de distribution et les panneaux électriques intermédiaires sont utilisés pour résoudre effectivement le problème de la distribution de corde de correction de fibre.
Caractéristiques :
1. Conception entièrement modulaire et pleine opération frontale
2. corps de laminage à froid de tôle d'acier, qui est artistique et durable
3. Integrate épissant et câblant ensemble, maximisant la haute densité
4. installé sur la norme le support de 19 pouces
5. approprié aux câbles à fibres optiques de ruban et de non-ruban
6. le Sc universel, le FC, le St et le LC d'adaptateurs peuvent être installés
7. le câble de fibre et les cordes de correction ont l'espace mémoire de plus de 2m
8. Avec laminez à froid la boîte en acier, l'unité de épissure, l'unité de distribution et le panneau
9. divers plat de panneau pour adapter l'interface différente d'adaptateur
10. approprié aux câbles simples de fibre et de fibre de ruban et de paquet
11. la conception spéciale assure les cordes et les tresses excédentaires de fibre dans le bon ordre
12. Aucun intervalle et facile pour la gestion et l'exécution
Application :
1.Telecommunications
2. fibre à la maison (FTTH)
3. LAN/WAN
4. CATV
La procédure d'installation de la boîte
A. Open la couverture de la boîte ou du dessus (s'il y a lieu), prennent vers le bas le plateau d'épissure de fibre ; laissez dedans les fibres
de l'entrée de fibre et les fixer sur la boîte ; les dispositifs pour la fixation sont comme suit : la bague réglable, l'anneau inoxydable de câble de fibre et le lien en nylon ;
B. La fixation du noyau en acier (s'il y a lieu) : filetez le noyau en acier par le dispositif fixe (facultatif) et la vis en bas du boulon ;
C. Leave environ de longues fibres disponibles de 500mm-800mm du point épluché de câble de fibre à l'entrée du plateau d'épissure, le couvrent de tube protecteur en plastique, le fixent avec le lien en plastique au type trous de T ; fibres d'épissure As
habituel ;
D. Store les fibres et les tresses disponibles, branchent les adaptateurs dans les fentes sur le plateau ; ou branchez d'abord dans les adaptateurs et stocker alors les fibres disponibles, svp attention de salaire à la direction des fibres de enroulement
E. Cover le plateau d'épissure, enfoncer le plateau d'épissure ou le fixer avec la fente au bord de la boîte ;
F. Install la boîte à l'intérieur de 19" équipement de montage standard.
G. Connect la corde de correction comme d'habitude.
