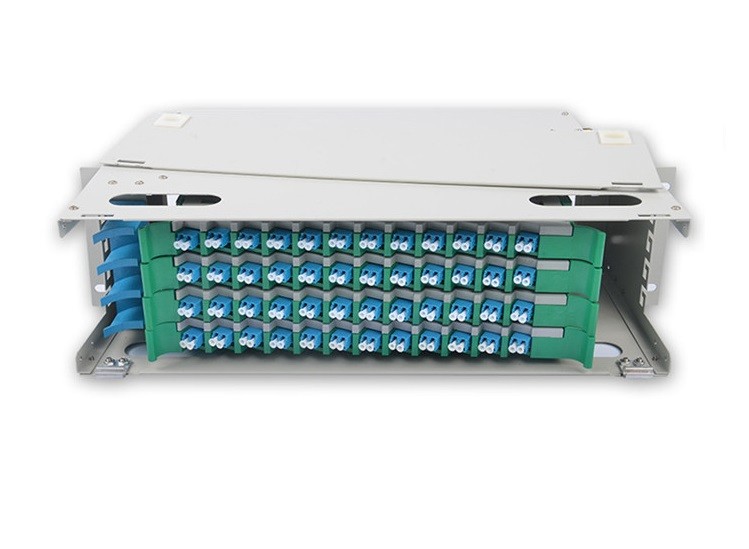

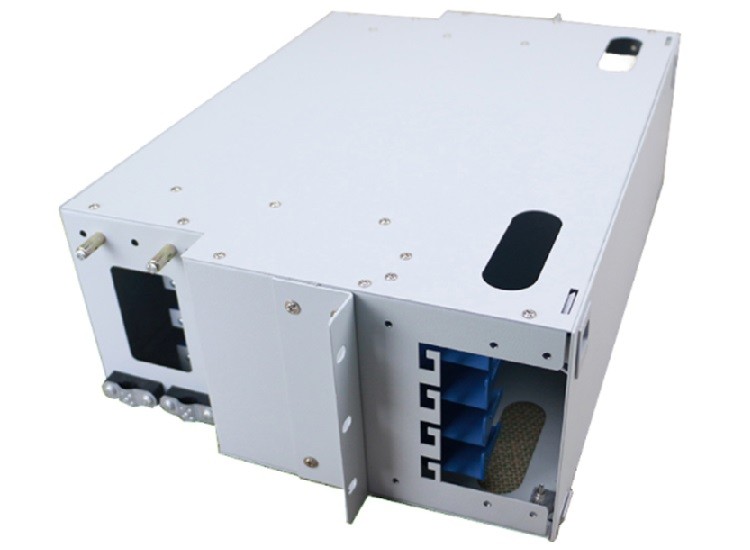

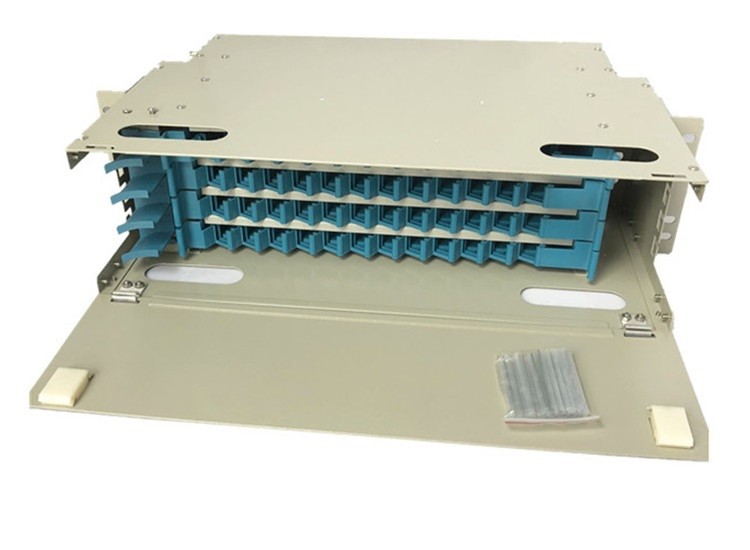

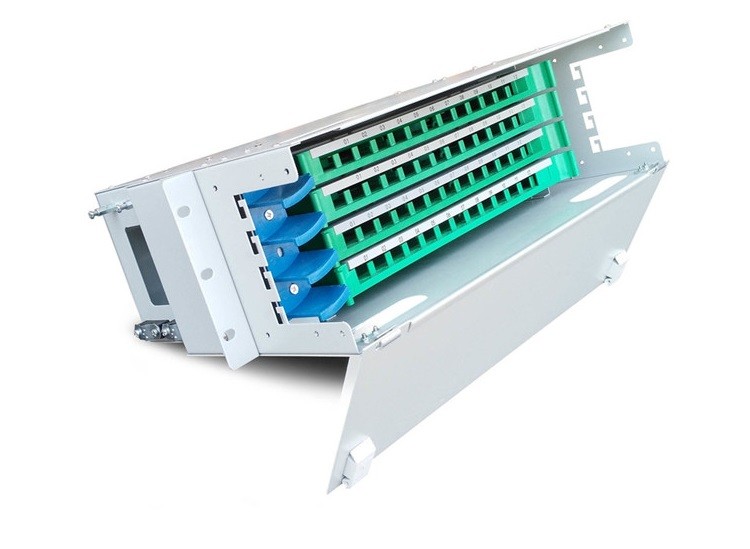

48Ports 96 bâti d'intérieur optique de mur d'unité de distribution de fibre de Singemode de duplex du noyau LC
Spécifications :
| Nous soutenons la capacité de fibre | 12/24/48/72/96/144 de noyaux |
| Port de fibre | FC, Sc, St et LC |
| Nombre de disques d'ODF | 12 pour 1, 24 pour 2, 48 pour 4, 72 pour 6, 96 pour 8, et 144 pour 12 |
| La température fonctionnante | -10 °C | °C +40 |
| Température de stockage | -25 ° C | +55 ° C |
| Hygrométrie | ≤ 85% (+30 ° C) |
| Pression atmosphérique | 70Kpa~106Kpa |
| Longueur d'onde fonctionnante nominale | 850nm, 1310nm, 1550nm |
| Perte par insertion | ≤ 0.5dB |
| Perte de retour | ≥ 40dB, ≥ 50dB, ≥ 60dB de PC d'UPC de RPA |
| Force électrique | ≥3KV) (de C.C/1min sans panne |
| Résistance d'isolation | ≥1000MΩ/500V (C.C) |
| La vie | périodes ≥1000 |
| Chaîne d'application | Système de câblage petit et moyen pour la fibre à la cellule, la fibre au bâtiment, le bureau à distance de module et la station de base sans fil |
Description :
Un cadre de distribution optique (ODF) est un cadre employé pour fournir des interconnexions de câble entre les équipements de communication, qui peuvent intégrer la fibre épissant, arrêt de fibre, les adaptateurs et les connecteurs à fibres optiques et les jonctions de câble ensemble dans une unité simple. Il peut également fonctionner comme dispositif de protection pour protéger les connexions à fibres optiques contre des dommages.
Caractéristiques :
1. Conception entièrement modulaire et pleine opération frontale
2. corps de laminage à froid de tôle d'acier, qui est artistique et durable
3. Integrate épissant et câblant ensemble, maximisant la haute densité
4. installé sur la norme le support de 19 pouces
5. approprié aux câbles à fibres optiques de ruban et de non-ruban
6. le Sc universel, le FC, le St et le LC d'adaptateurs peuvent être installés
7. le câble de fibre et les cordes de correction ont l'espace mémoire de plus de 2m
8. Avec laminez à froid la boîte en acier, l'unité de épissure, l'unité de distribution et le panneau
9. divers plat de panneau pour adapter l'interface différente d'adaptateur
10. approprié aux câbles simples de fibre et de fibre de ruban et de paquet
11. la conception spéciale assure les cordes et les tresses excédentaires de fibre dans le bon ordre
12. Aucun intervalle et facile pour la gestion et l'exécution
Application :
1. Télécommunication
2. CATV
3. LAN ET WAN
4. réseau
5. Bande large
La procédure d'installation de la boîte
A. Open la couverture de la boîte ou du dessus (s'il y a lieu), prennent vers le bas le plateau d'épissure de fibre ; laissez dedans les fibres
de l'entrée de fibre et les fixer sur la boîte ; les dispositifs pour la fixation sont comme suit : la bague réglable, l'anneau inoxydable de câble de fibre et le lien en nylon ;
B. La fixation du noyau en acier (s'il y a lieu) : filetez le noyau en acier par le dispositif fixe (facultatif) et la vis en bas du boulon ;
C. Leave environ de longues fibres disponibles de 500mm-800mm du point épluché de câble de fibre à l'entrée du plateau d'épissure, le couvrent de tube protecteur en plastique, le fixent avec le lien en plastique au type trous de T ; fibres d'épissure As
habituel ;
D. Store les fibres et les tresses disponibles, branchent les adaptateurs dans les fentes sur le plateau ; ou branchez d'abord dans les adaptateurs et stocker alors les fibres disponibles, svp attention de salaire à la direction des fibres de enroulement
E. Cover le plateau d'épissure, enfoncer le plateau d'épissure ou le fixer avec la fente au bord de la boîte ;
F. Install la boîte à l'intérieur de 19" équipement de montage standard.
G. Connect la corde de correction comme d'habitude.
